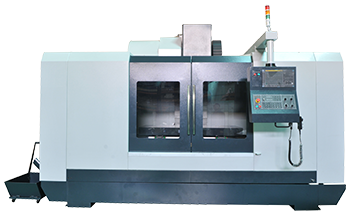

二線一硬系列 - MNL-1685

產品特色

1、高剛性機體;定位精度高,重現性佳!
2、低磨擦阻力,可於長時間維持高精度!
3、可同時承受高負荷及高速能力!
4、三軸傳動全部採直結式設計。
5、全機種有直結式主軸及齒輪式主軸可供選擇!
6、線軌全系列皆使用滾柱式線性滑軌!

主軸規格	#40	#50
主軸套管直徑	Ø150mm	Ø190mm
標準轉速	Belt:8000rpm(std) Belt:10000~12000rpm(opt) Direct:12000~15000rpm(opt)	Belt:6000rpm(std) Belt:8000rpm(opt) Direct:10000~12000rpm(opt) Gear:6000rpm(opt)
行程	(X)	1600mm
	(Y)	850mm
	(Z)	750mm
導軌型式(X/Y/Z)	Linear way/Linear way/Box way
滾柱線軌寬度(X/Y)	55/55(mm)
滑塊數量(X/Y)	6/8(pcs)

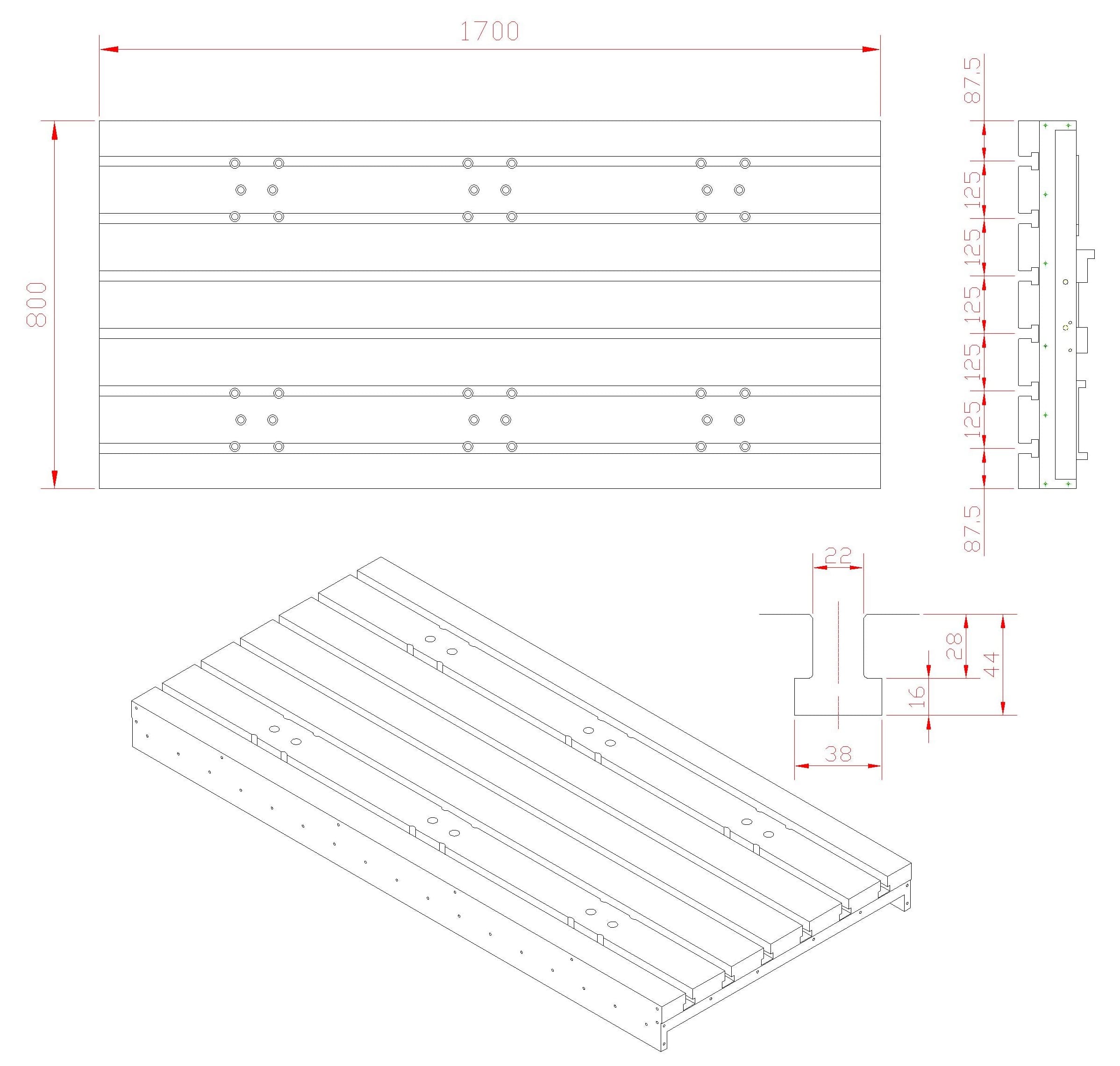

工作台尺寸	1700*800(mm)
工作台荷重	1200kg
T形溝尺寸mm	226T125
快速進給(X/Y/Z)	20/20/12(M/min)
刀庫型式	Arm type(24T)
最大刀具重量	7kg	15kg
機械尺寸(寬深高)	470037803400(mm)	470037803400(mm)
機台重量	約13700kg	約13800kg
