線軌系列 - MNV-850〔850*610*610〕

產品特色

1、高剛性機體;定位精度高,重現性佳!
2、低磨擦阻力,可於長時間維持高精度!
3、可同時承受高負荷及高速能力!
4、三軸傳動全部採直結式設計。
5、全機種有皮帶式主軸及直結式主軸可供選擇!
6、線軌全系列皆使用滾柱式線性滑軌!

產品規格

主軸規格 #40
主軸套管直徑 Ø150mm
標準轉速 Belt:8000rpm(std)
Belt:10000rpm(opt)
Direct:12000~15000rpm(opt)
行程 (X) 850mm
(Y) 610mm
(Z) 610mm
快速進給(X/Y/Z) 24/24/20(M/min)
工作台尺寸 880*520(mm)
工作台荷重 600kg
刀庫型式 Arm type(24T)
最大刀具重量 7kg
機械尺寸(寬*深*高) 3240*2900*2585(mm)
機台重量 6000kg


工作台尺寸


選擇配件
第四軸旋轉工作台 刀長量測器 光學尺

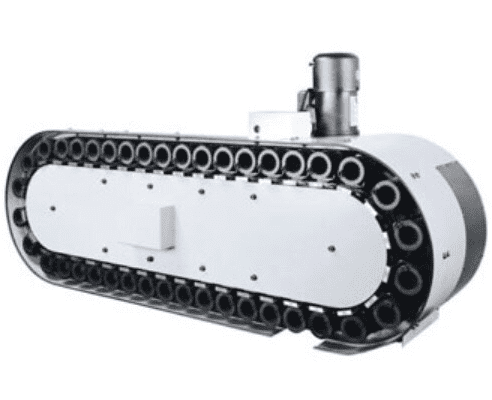

五軸旋轉工作台(搖籃型) 鏈條式刀庫 齒輪頭部
直結式主軸 齒輪式主軸 三菱控制器
發格控制器 海德漢控制器 發那科控制器
