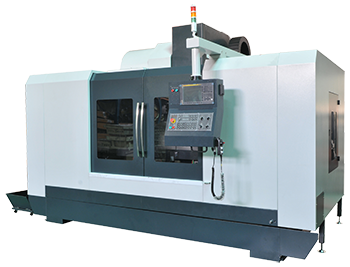

二線一硬系列 - MNL-2085

產品特色

1、高剛性機體;定位精度高,重現性佳!
2、低磨擦阻力,可於長時間維持高精度!
3、可同時承受高負荷及高速能力!
4、三軸傳動全部採直結式設計。
5、全機種有直結式主軸及齒輪式主軸可供選擇!
6、線軌全系列皆使用滾柱式線性滑軌!

產品規格

主軸規格 #40 #50
主軸套管直徑 Ø150mm Ø190mm
標準轉速 Belt:8000rpm(std)
Belt:10000~12000rpm(opt)
Direct:12000~15000rpm(opt)
Belt:6000rpm(std)
Belt:8000rpm(opt)
Direct:10000~12000rpm(opt)
Gear:6000rpm(opt)
行程 (X) 2000mm
(Y) 850mm
(Z) 750mm
導軌型式(X/Y/Z) Linear way/Linear way/Box way
滾柱線軌寬度(X/Y) 55/55(mm)
滑塊數量(X/Y) 6/8(pcs)
工作台尺寸 2100*800(mm)
工作台荷重 1500kg
T形溝尺寸mm 22*6T*125
快速進給(X/Y/Z) 20/20/12(M/min)
刀庫型式 Arm type(24T)
最大刀具重量 7kg 15kg
機械尺寸(寬*深*高) 5300*3780*3400(mm) 5300*3780*3400(mm)
機台重量 約15400kg 約15500kg

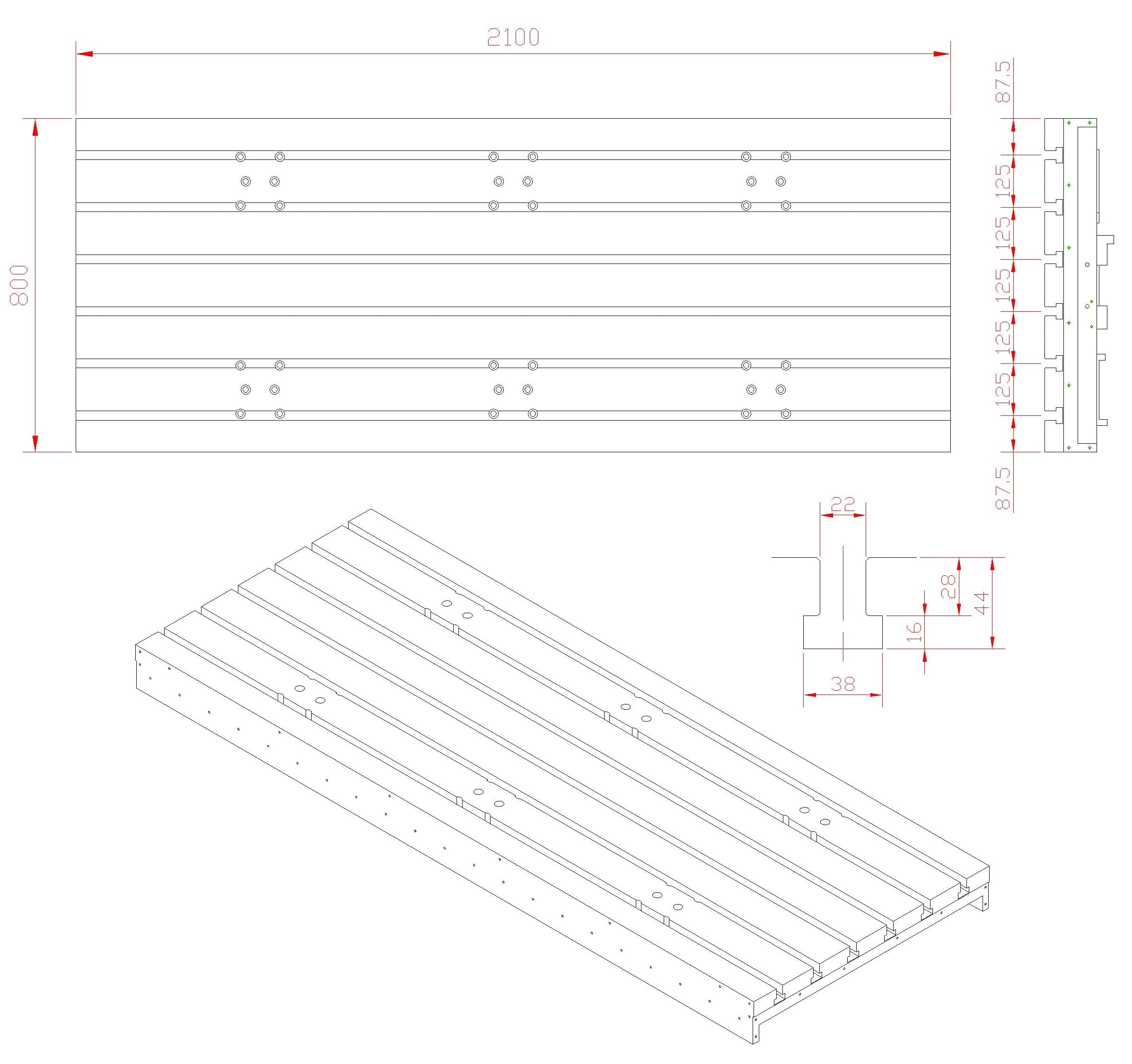

工作台尺寸


選擇配件
第四軸旋轉工作台 刀長量測器 光學尺
五軸旋轉工作台(搖籃型) 鏈條式刀庫 齒輪頭部
直結式主軸 齒輪式主軸 三菱控制器
發格控制器 海德漢控制器 發那科控制器
