產品規格 |
| 內容說明 |
單位 |
GL-L120 |
| 機械行程 |
床身最大旋徑 |
mm |
680 |
| 床鞍最大旋徑 |
mm |
450 |

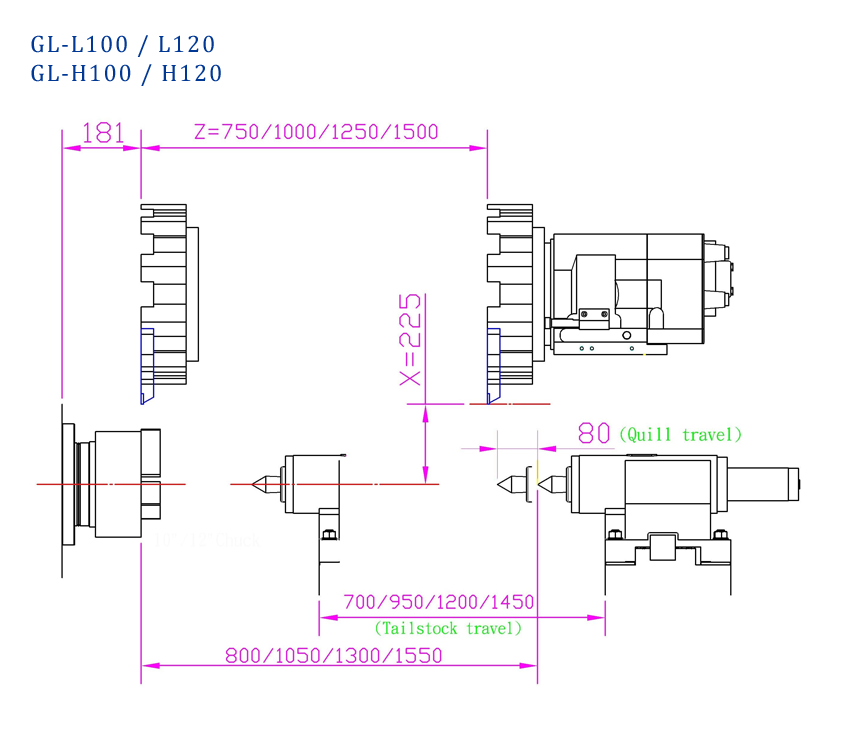

| 兩頂心距離 |
mm |
800/1050/1300/1550 |
| 加工長度 |
mm |
750/1000/1250/1500 |
| 最大加工直徑 |
mm |
450 |
| 棒材加工直徑 |
mm |
91 |
| 主軸 |
油壓夾頭 |
lnch |
12" |
| 主軸鼻端 |
Type |
A2-8 |
| 軸承型式 |
Type |
NN3028 |
| 主軸軸承直徑 |
mm |
140 |
| 主軸馬達 |
HP |
std:20/opt:25 |
| 主軸轉速 |
rpm |
3000 |

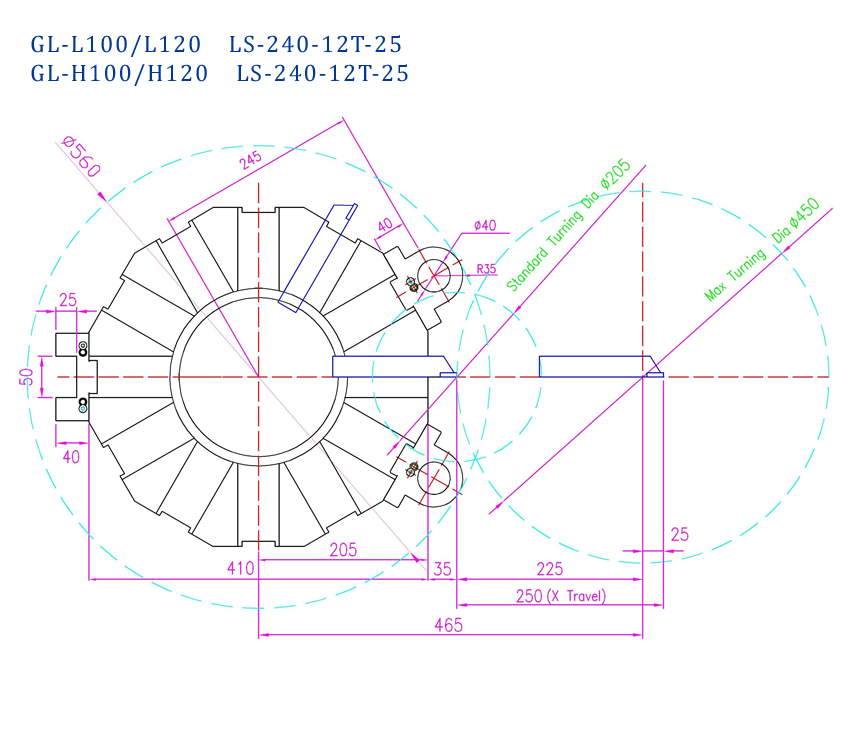

| 刀塔 |
刀塔刀數 |
pcs |
12 |
| 刀把尺寸 |
mm |
25 |

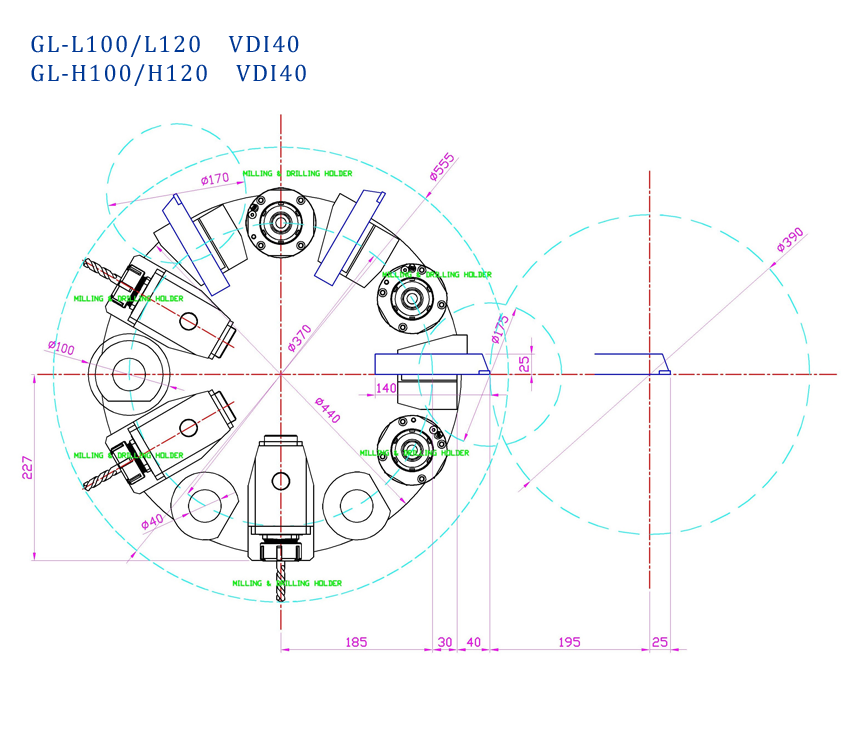

| 刀座孔徑 |
mm |
40(VDI40) |
| X軸 |
行程 |
mm |
225+25 |
| 快速移動 |
M/min |
30 |
| 伺服馬達 |
kw |
std:1.6/opt:3 |
| Z軸 |
行程 |
mm |
750/1000/1250/1500 |
| 快速移動 |
M/min |
30 |
| 伺服馬達 |
kw |
std:3/opt:4 |
| 尾座 |
控制方式 |
Type |
可程式 |
| 心軸外徑 |
mm |
100 |
| 莫氏錐度 |
Type |
MT5 |
| X軸軌道 |
Type |
線軌Linear Way(滾柱Roller) |
| Z軸軌道 |
Type |
線軌Linear Way(滾柱Roller) |
| 水箱容量 |
Liter |
150/180/210/240 |
| 幫浦馬達 |
HP |
std:1.5HP/opt:2.0HP |
| 機械尺寸 |
占地面積(長*深*高) |
mm |
(3650/3900/4150/4400)*1700*2030 |
| 機械重量 |
kg |
5980/6280/6580/6880 |
|
